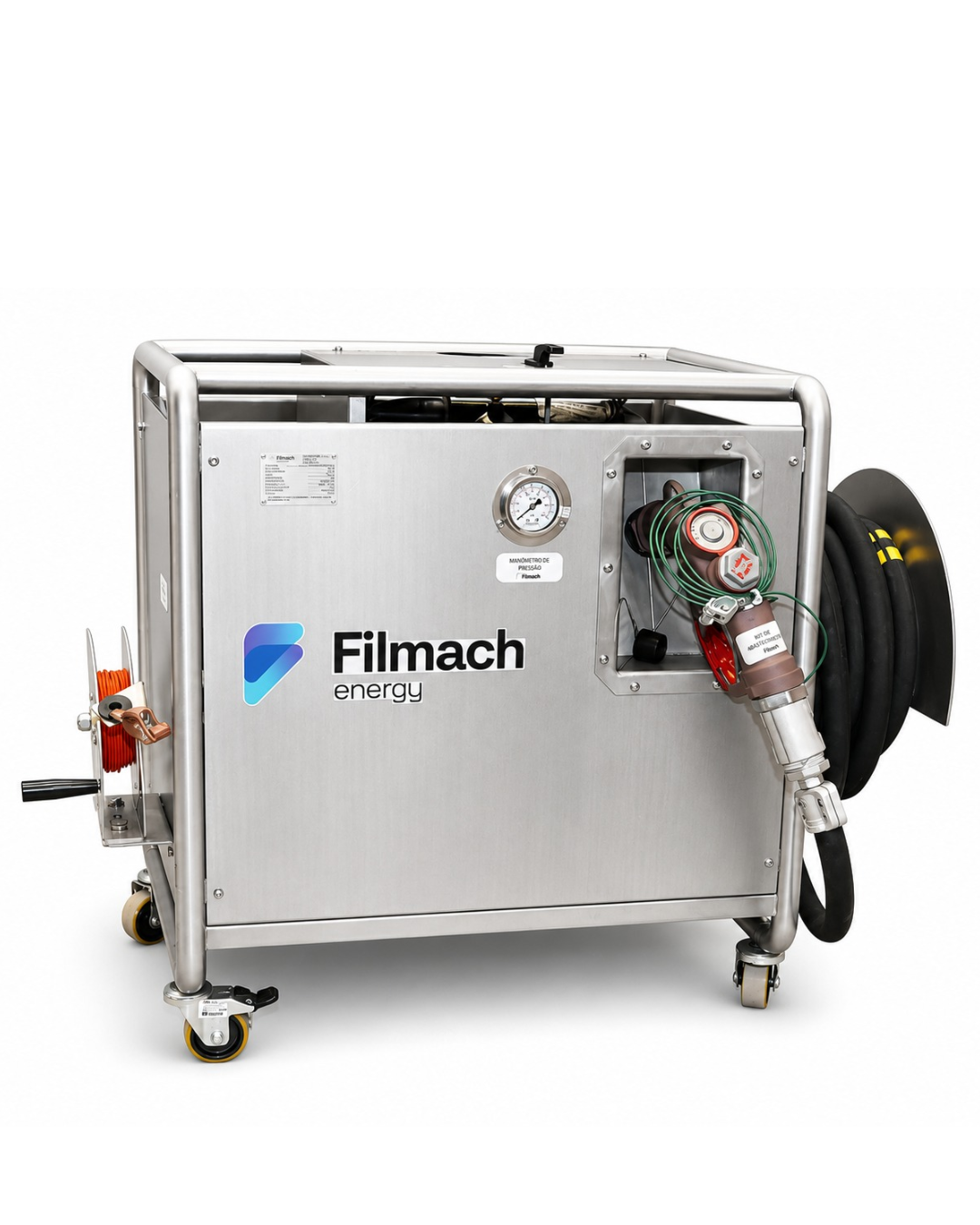

A Unidade de Abastecimento Portátil Filmach é uma solução compacta desenvolvida para operações de transferência e abastecimento de combustíveis que exigem mobilidade, segurança operacional e controle da qualidade do fluido no ponto de consumo.
Projetada e fabricada pela Filmach, a unidade integra a linha de skids e sistemas portáteis desenvolvidos para diferentes aplicações de abastecimento, incluindo operações aeronáuticas, industriais e de transferência de combustíveis.
No segmento de aviação, sua configuração portátil torna a NS 663 especialmente indicada para operações de reabastecimento de aeronaves e helicópteros, inclusive em aplicações associadas a pontos de pouso e estruturas offshore.
Vazão:
A Unidade de Abastecimento possui configuração para operações com vazões de 44 a 136 litros por minuto (LPM), proporcionando uma solução adequada para aplicações de menor vazão em que são necessários controle, mobilidade e facilidade operacional.
O conjunto pode ser desenvolvido de acordo com as características do sistema no qual será utilizado, considerando requisitos como tipo de fluido, materiais construtivos, sistema de filtração, bombeamento, acessórios, instrumentação e condições específicas da operação.
Composição da Unidade de Abastecimento:
A Unidade de Abastecimento portátil NS 663 é fornecida como um conjunto integrado para transferência, filtragem e abastecimento do combustível.
Conforme a configuração definida para cada aplicação, a unidade é composta pelos seguintes componentes principais:
Mangueira de abastecimento – 20 metros:
Mangueira destinada à condução do combustível entre a unidade e o ponto de abastecimento, com 20 metros de comprimento, proporcionando maior alcance e flexibilidade durante a operação.
A especificação da mangueira e de seus terminais é definida de acordo com o fluido e os requisitos técnicos da aplicação.
Vaso e elemento filtrante:
A unidade possui sistema de filtração composto por vaso e elemento filtrante, responsável pelo tratamento do combustível durante sua transferência.
O sistema de filtração é especificado conforme o tipo de fluido, vazão e requisitos de qualidade estabelecidos para a operação, contribuindo para a retenção dos contaminantes compatíveis com a tecnologia de filtração selecionada.
Bomba de transferência:
A bomba é responsável por promover a transferência do combustível através do conjunto, proporcionando a vazão necessária para a operação. Sua especificação é realizada de acordo com as características do projeto, considerando fatores como fluido, vazão, pressão e condições de utilização.
Manômetro:
O conjunto conta com manômetro para acompanhamento da pressão durante a operação, permitindo ao operador monitorar as condições de funcionamento do sistema.
Dependendo da configuração do sistema de filtração e dos requisitos do projeto, a instrumentação poderá ser adequada às necessidades específicas da aplicação.
Bico de abastecimento:
Na extremidade da linha, a unidade é equipada com bico de abastecimento compatível com a aplicação e o fluido utilizado.
A seleção do bico é realizada conforme o ponto de abastecimento e as características operacionais do cliente, permitindo configurar a NS 663 para diferentes aplicações.
Equipamento configurável para cada operação
Um dos principais diferenciais da Unidade de Abastecimento Portátil NS 663 é sua possibilidade de configuração.
A Filmach avalia as características de cada aplicação para definir a composição mais adequada do equipamento, permitindo que materiais, componentes e acessórios sejam selecionados conforme as necessidades operacionais do cliente.
Dependendo do projeto e das características do fluido, a unidade poderá ser fornecida em:
• Aço Inox;
• Aço Carbono.
A definição do material construtivo considera as características do combustível, ambiente de instalação, condições de operação e requisitos específicos de cada projeto.
Compatibilidade com diferentes fluidos:
A NS 663 pode ser configurada para trabalhar com diferentes combustíveis, permitindo sua utilização tanto em aplicações aeronáuticas quanto em outros segmentos.
Entre as configurações disponíveis estão:
• Jet Fuel;
• AVGAS;
• Etanol;
• Diesel.
Cada configuração deve ser avaliada individualmente, considerando a compatibilidade dos materiais, vedações, mangueiras, sistema de bombeamento, filtração e demais componentes em contato com o produto.
Qualidade do combustível no ponto de consumo
Em uma operação de abastecimento, principalmente no segmento aeronáutico, não basta apenas transferir o combustível. É fundamental que o sistema seja desenvolvido considerando também a preservação da qualidade do produto durante todo o processo.
Por esse motivo, a NS 663 integra em um único conjunto os principais componentes necessários à operação de abastecimento:
bombeamento → filtração → monitoramento → condução → abastecimento.
Essa configuração permite que o combustível seja bombeado e filtrado antes de chegar ao ponto de consumo, contribuindo para uma operação mais controlada e para a entrega de um produto limpo e seco, de acordo com a tecnologia de filtração especificada para cada aplicação.
Principais características
• Vazão de até 44 LPM;
• Projeto e fabricação Filmach;
• Sistema portátil e compacto;
• Mangueira de abastecimento com 20 metros;
• Mangueira de sucção com 15 metros;
• Vaso (VF-21 e/ou 22)
• Elemento filtrante (Monitor, Micrônico ou Coalescedor);
• Bomba de transferência;
• Manômetro para monitoramento da pressão;
• Bico de abastecimento;
• Configuração de acordo com a aplicação do cliente;
• Construção disponível em Aço Inox ou Aço Carbono;
• Configurações para Jet Fuel, AVGAS, Etanol e Diesel;
• Possibilidade de adequação da filtração e dos componentes conforme o fluido;
• Aplicável a operações aeronáuticas, industriais e de transferência de combustíveis.
Aplicações
A Unidade de Abastecimento Portátil Filmach NS 663 pode ser utilizada em diferentes operações, incluindo:
• Abastecimento de aeronaves;
• Abastecimento de helicópteros;
• Operações em estruturas e pontos de pouso offshore;
• Aviação Agrícola;
• Aviação Geral;
• Aviação Privada;
• Aeródromos e instalações de apoio;
• Transferência de combustíveis;
• Abastecimento de equipamentos;
• Operações industriais;
• Aplicações com Diesel e Etanol.
Engenharia Filmach aplicada à operação
Mais do que fornecer um equipamento padronizado, a proposta da Filmach é configurar a solução de acordo com as características reais de cada operação.
A seleção do material construtivo, bomba, sistema de filtração, mangueira, conexões, bico e instrumentos é realizada considerando as informações técnicas e operacionais fornecidas pelo cliente. Dessa forma, a NS 663 pode ser configurada para diferentes cenários, mantendo como premissas a segurança operacional, qualidade do combustível, confiabilidade dos componentes e facilidade de utilização e manutenção.
Para a correta especificação da unidade, consulte a equipe técnica e comercial da Filmach e informe o tipo de fluido, vazão requerida, condições de operação e aplicação do equipamento.
