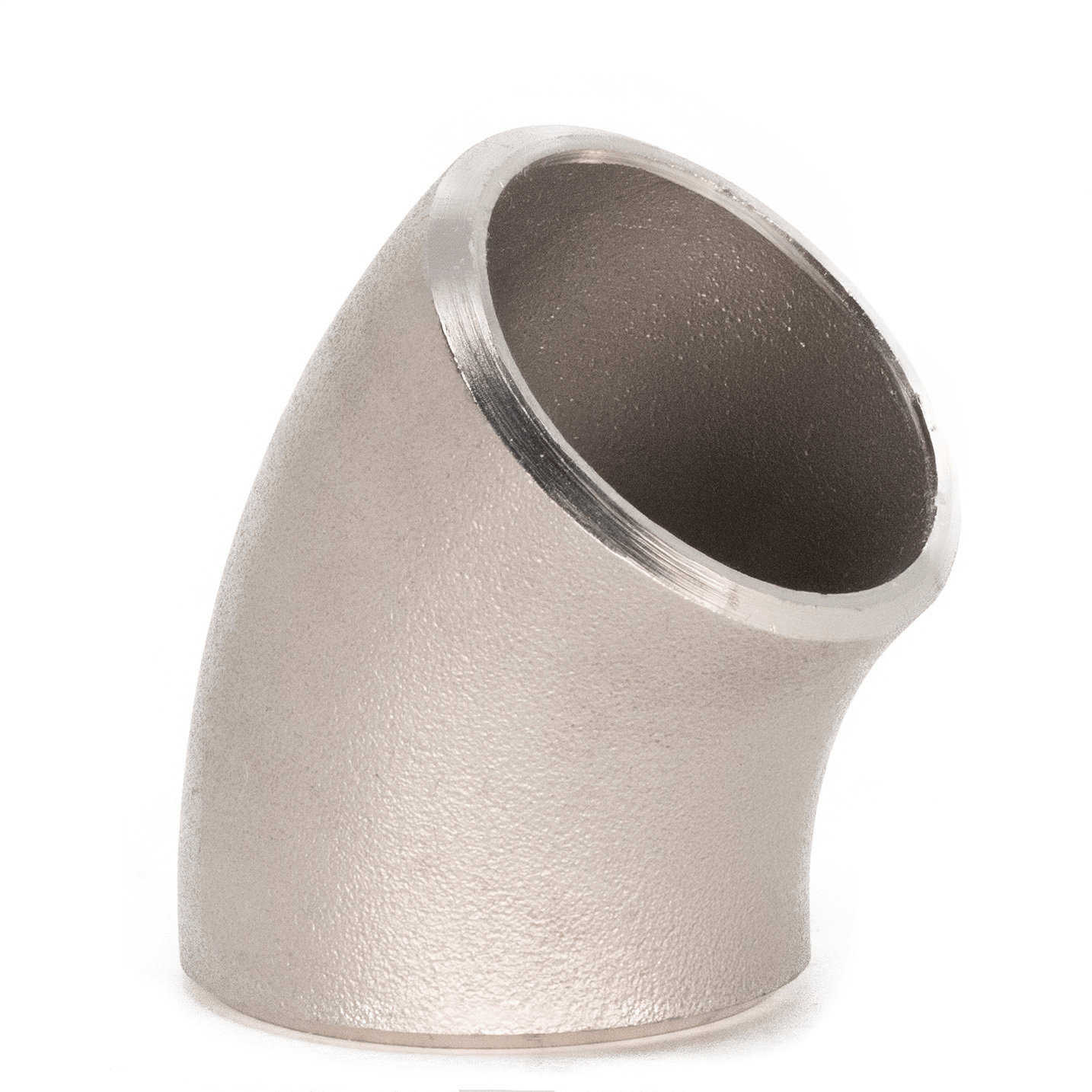

A curva 45° raio longo em aço inoxidável é uma conexão utilizada para mudança de direção do fluxo em sistemas de tubulação industrial, proporcionando transição suave e eficiente, com menor perda de carga.
Fabricada com extremidades chanfradas para solda de topo (Butt Weld – BW), é indicada para aplicações que exigem alta resistência mecânica, estanqueidade e desempenho em ambientes agressivos e sob pressão.
• Norma de fabricação: ASME B16.9 / ASTM A403
• Tipo: Curva 45° raio longo
• Tipo de conexão: Soldável (Butt Weld – BW)
• Schedules disponíveis: 10S, 40S e 80S
• Diâmetros: 1/2” a 8”
• Materiais: Aço inoxidável 304/304L
A curva 45° raio longo possui geometria projetada para reduzir a turbulência e a perda de carga no sistema, quando comparada a conexões de raio curto. Isso resulta em melhor eficiência no escoamento de fluidos e menor desgaste da tubulação.
Seu raio de curvatura equivalente a 1,5 vezes o diâmetro nominal (1,5D) torna essa conexão ideal para sistemas que demandam maior desempenho hidráulico, especialmente em linhas de processo contínuo.
Fabricada em aço inoxidável 304/304L, amplamente utilizado em processos industriais, oferece excelente resistência à corrosão, boa soldabilidade e desempenho confiável em ambientes com presença de agentes químicos, umidade e variações térmicas.
• Alteração de direção do fluxo em 45°;
• Redução de perda de carga em comparação com conexões de raio curto;
• Contribuição para fluxo mais uniforme e eficiente;
• Adequação a sistemas que operam sob condições críticas de pressão e temperatura;
A curva 45° raio longo é amplamente utilizada em sistemas de tubulação nos setores:
• Químico e petroquímico
• Papel e celulose
• Energia
• Naval
• Metalúrgico
• Óleo e gás
Indicada para condução de líquidos, gases e vapores, em linhas de processo, utilidades e sistemas pressurizados.
Qualidade Filmach
A Filmach Flow fornece curvas 45° raio longo conforme as principais normas internacionais, assegurando padronização dimensional, qualidade metalúrgica e confiabilidade operacional.
Nossos produtos passam por rigoroso controle de qualidade e são fornecidos com pronta entrega, garantindo agilidade no atendimento das demandas industriais.
Além das curvas 45°, disponibilizamos também curvas 90° raio longo, bem como uma linha completa de conexões soldáveis, incluindo tees, reduções, caps, pestanas e flanges.
