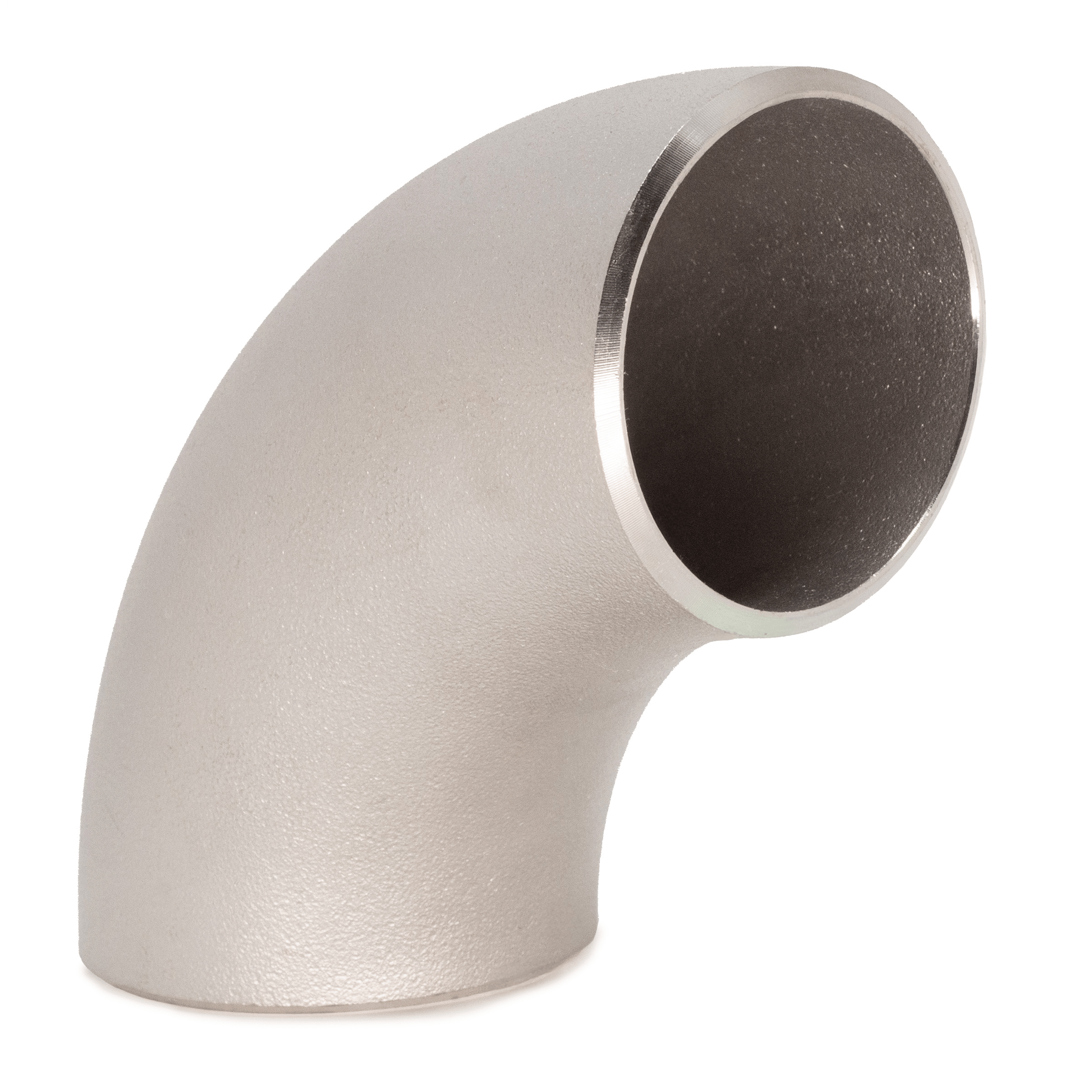

A curva 90° raio longo em aço inoxidável é uma conexão essencial para mudança de direção do fluxo em sistemas de tubulação industrial, permitindo conexões seguras e eficientes sem a necessidade de alterações estruturais na linha.
Fabricada com extremidades chanfradas para solda de topo (Butt Weld – BW), garante elevada estanqueidade, resistência mecânica e desempenho confiável mesmo em condições severas de operação, com diferentes tipos de fluidos e faixas de pressão.
• Norma de fabricação: ASME B16.9 / ASTM A403
• Tipo: Curva 90° raio longo
• Tipo de conexão: Soldável (Butt Weld – BW)
• Schedules disponíveis: 10S, 40S e 80S
• Diâmetros: 1/2” a 12”
• Materiais: Aço inoxidável 304/304L e 316/316L
A curva 90° raio longo possui geometria projetada para promover uma mudança de direção com menor turbulência e perda de carga em comparação com conexões de raio curto. Seu raio de curvatura de 1,5D proporciona melhor desempenho hidráulico e maior eficiência no transporte de fluidos.
Fabricada em aço inoxidável 304/304L e 316/316L, é indicada para aplicações industriais que exigem alta resistência à corrosão, excelente soldabilidade e durabilidade em ambientes agressivos, incluindo processos com presença de agentes químicos, altas temperaturas e variações de pressão.
• Alteração de direção do fluxo em 90°;
• Redução de perda de carga em comparação com curvas de raio curto;
• Melhoria da eficiência e estabilidade do fluxo;
• Adequação a sistemas pressurizados e condições operacionais críticas;
As curvas 90° raio longo são amplamente utilizadas em sistemas de tubulação nos seguintes setores:
• Químico e petroquímico
• Óleo e gás
• Energia
• Naval
• Papel e celulose
• Metalúrgico
Indicadas para condução de líquidos, gases e vapores, sendo aplicadas em linhas de processo, utilidades e sistemas industriais em geral.
Qualidade Filmach
A Filmach Flow fornece curvas 90° raio longo em conformidade com normas internacionais, assegurando padronização dimensional, qualidade metalúrgica e confiabilidade operacional.
Nossos produtos passam por rigoroso controle de qualidade, atendendo às exigências das normas ASTM A403 e ASME B16.9, garantindo resistência à corrosão, elevada resistência mecânica e excelente desempenho em campo.
Disponibilizamos produtos com pronta entrega, oferecendo agilidade e condições competitivas para todo o mercado nacional.
Além das curvas 90°, contamos também com curvas 45° raio longo e uma linha completa de conexões soldáveis, incluindo tees, reduções, caps, pestanas e flanges.
